一、项目概况

项目位于新城大街以西、南三环以南、新立城大坝以北、伊通河以东，总面积57.8平方公里。采用模型模拟手段，划分为五个汇水单元，规划雨水管线总长147.622公里，规划污水管线总长154.375公里。

至2035年，形成布局合理、安全可靠、环境良好的现代化城镇雨水排水体系，基本达到3年一遇能力，50一遇内涝可控。同时以问题为导向、重点解决区域核心问题，结合管网竖向设计、提高设计标准及覆盖率，保障净月区西部排水和防涝安全。实现管网全覆盖和污水全收集、全处理，远期达到100%收集处理。

二、项目亮点

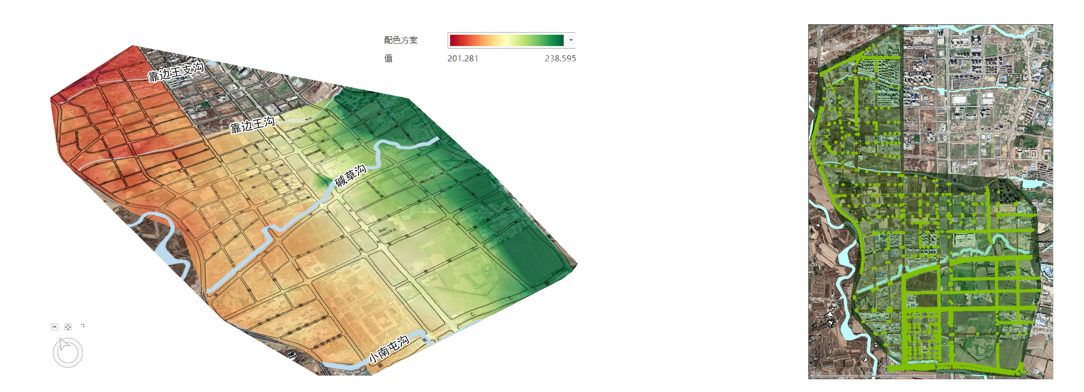

1、二维地面漫流模型。当雨水管网超负荷或管段损毁时，地表形成临时泄洪通道，洪水根据自然地势排泄。建立二维地表漫流模型，能有效的观察在径流地表自由移动时汇流路径和积水位置，为选取洪水蓄滞设施、研究地表临时行洪通道、评估洪水积水风险、调控超标降雨等工作提供模型依据。

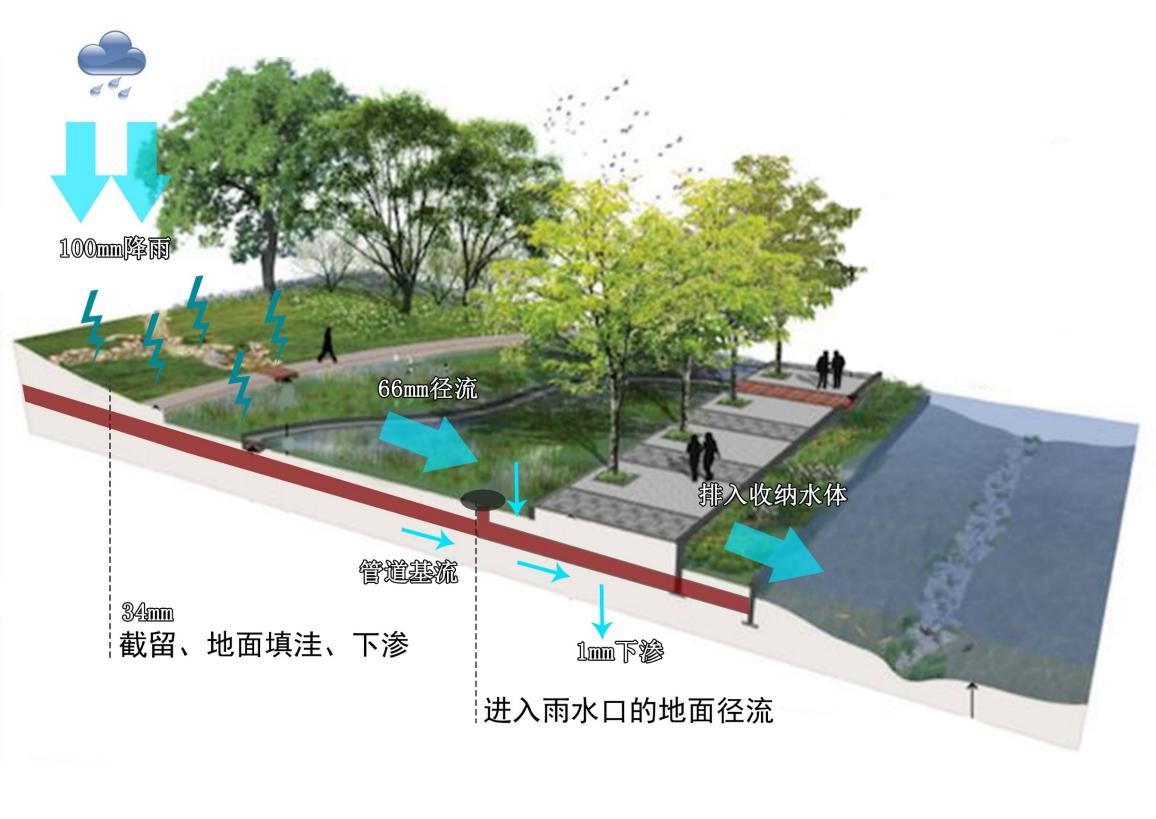

2、径流模型模型。雨水降落在城市地表经过截留、地面填洼、渗透等过程，转化为直接地面径流，最后转化为进入雨水口的地面径流，径流进入雨水管道同基流汇合，经过地下管网、排水设施、溢流口等，最终进入受纳水体。根据规划用地性质分析，确定该区域综合径流系数0.5。

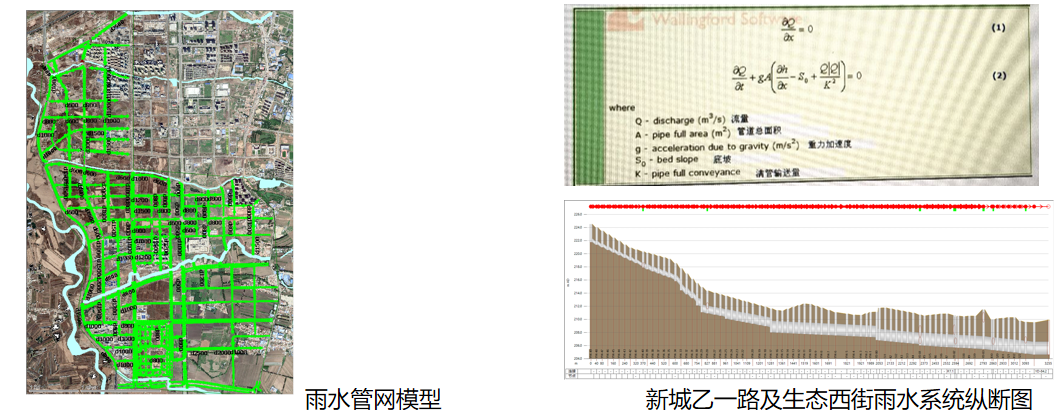

3、管网水力模型。按照既有管线、已设计管线和规划排水竖向成果进行数据录入，结合现场调研、相关单位资料查询。有施工图的排水数据按照设计业主提供的资料进行数据录入。确定所有雨水的检查井编号、检查井类型、地面标高、检查井形状、井深，管道的上下游检查井编号、管底标高，管线材质、埋深等。

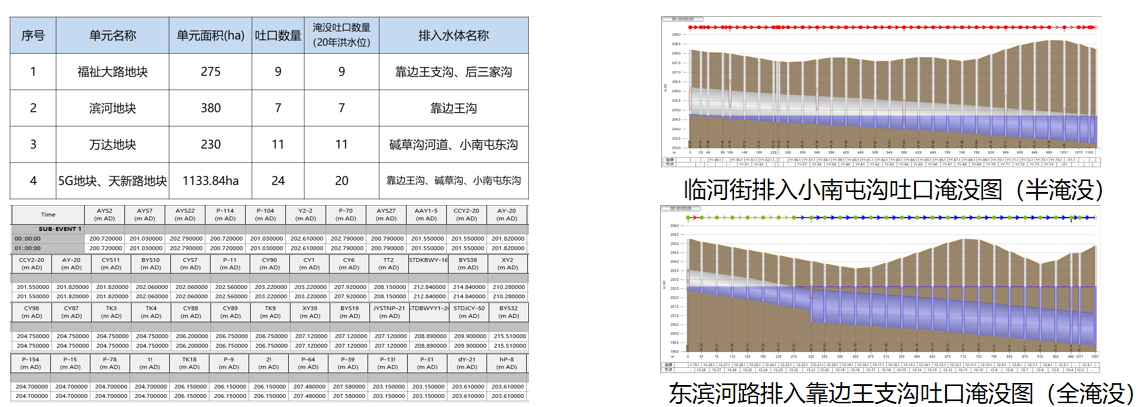

4、河道水位模型。跟据业主提供的后三家沟、靠边王沟、靠边王支沟、碱草沟、小南屯沟水利资料， 20年洪水位高程如下表。该区域共规划51个市政道路雨水吐口，在河道位于20年洪水位时，有47个吐口处于淹没出流状态。将河道20年洪水位带入水力模型，此区域雨水管网在顶托状态下，验证不同降雨工况下，此区域排水防涝安全性。

 三、项目总结

分院参与人员共24人，项目组成员通过本次历练，巩固了排水规划业务，提升了排水规划能力，巩固了汇水区划分、排水管网水力计算和排水系统布置能力。在技术培养方向，结合项目组成员擅长的排水管网改造工程经验、场站设计经验和水环境综合治理经验，融合了宏观规划思维，对项目组成员综合能力了较大提升。在项目管理方向，通过五个单元组织梯队建设，提升了项目组的协调管理能力。
